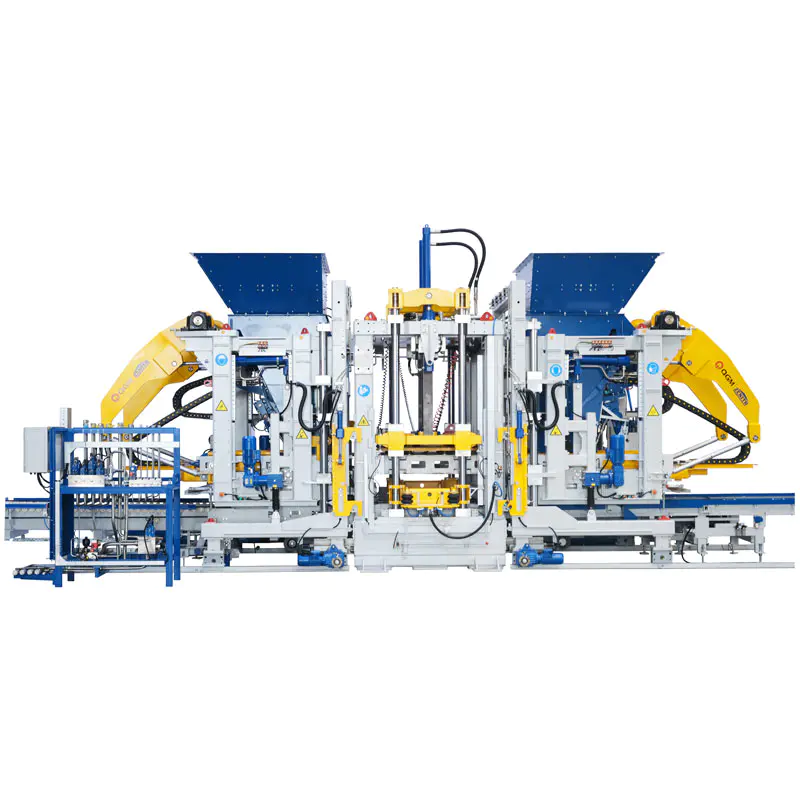

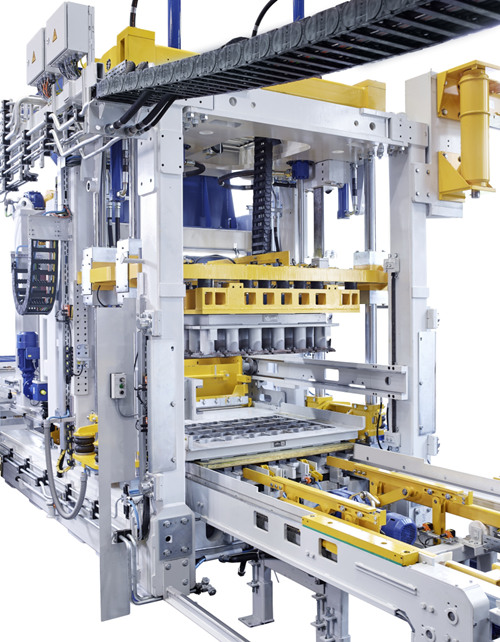

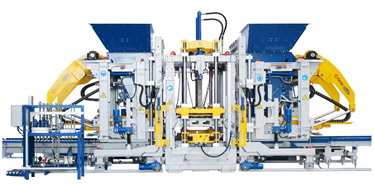

Echipament pentru mașini de fabricare a blocurilor

Caracteristicile echipamentului mașinii de fabricare a blocurilor

Mese duble de vibrații, opt servomotoare (opțional)Mașină de blocuri de nivel superior

Asamblare modulară pentru întreținere mai ușoarăVarietate de produse disponibile

Capacitate mai mare, performanță mai bună

Parametrii tehnici

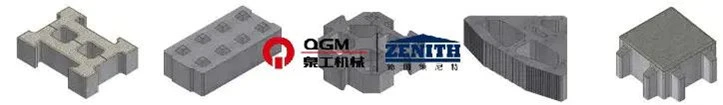

Unele blocuri pot fi realizate de ZN2000C

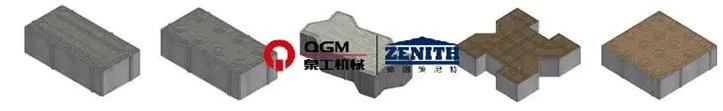

Pavel:

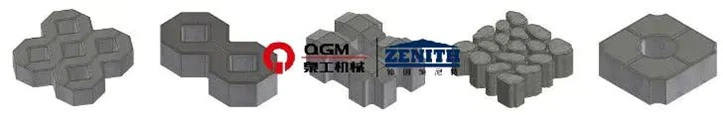

Piatra de iarba:
apă Reținerea Blocare:

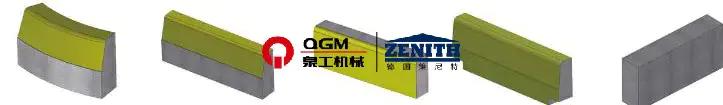

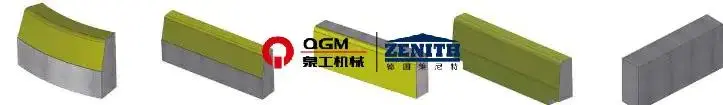

Drum bordură:

Avantaje tehnice

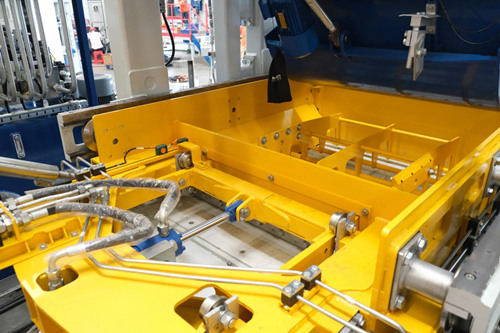

1. Cadru avansat de design german

Cadrul principal adoptă o structură de cadru sudată de înaltă rezistență, proiectată de Cadrul principal adoptă Germania ZENITH structură patentată de cadru sudat de înaltă rezistență, care are un design rațional， uniform și sudare placuta din punct de vedere estetic. Întregul cadru suferă un tratament de vibrații pentru ameliorare stres mecanic pentru a asigura o calitate înaltă și stabilitate. Designul structural avansat permite capacitatea de extindere, cu potențialul de a adăuga bordura Secțiunea de deschidere și închidere a peretelui lateral al matriței, secțiune de retragere a plăcii, dispozitiv de inserare pt miezuri de polistiren etc.

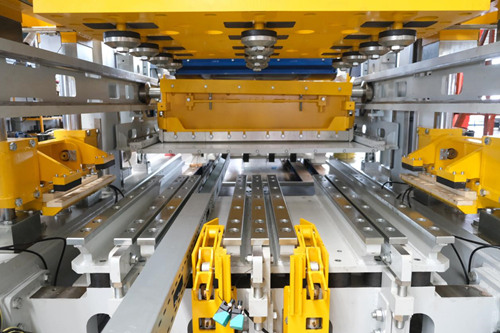

2. Sistem automat de schimbare rapidă a matriței

Când matrița este situată în poziția principală a mașinii, sistemul de ridicare realizează schimbare automată a matriței pe dispozitivul de schimbare rapidă a matriței. Capul si mucegaiul Cadrul se va fixa automat prin stația pneumatică, care este sigură, eficientă, ușor de operat și convenabil de întreținut.
● Dispozitiv pneumatic de prindere a matriței: Constă dintr-un cadru suport de matriță și pneumatic Cleme pneumatice pe ambele părți. În timpul pre-vibrației și a ciclurilor principale de vibrație, ajută prindeți și asigurați matrița, reducând vibrațiile și obținând cel mai bun efect de vibrație, în timp ce prelungirea duratei de viata a matritei.

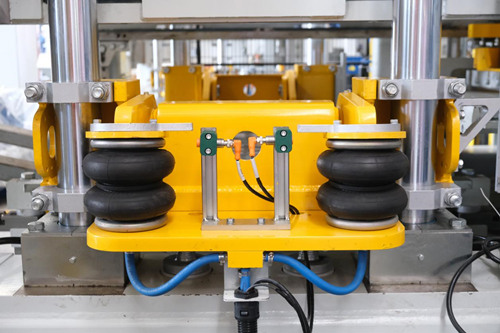

● Dispozitiv de prindere pneumatic al capului de blocare: Capul de blocare este fixat printr-un dispozitiv de prindere cu airbag-uri, care permite schimbarea ușoară și rapidă a capului tamper, scurtează schimbarea matriței timp și asigură, de asemenea, andocare precisă între cadrul matriței și capul de manipulare.
● Dispozitiv electric de inserare a matriței: Dispozitivul de instalare a matriței este utilizat pentru a localiza mucegaiul în mașina principală și scoateți-le folosind un suport electric de matriță. Suportul de matriță este potrivit pentru majoritatea matrițelor de pe piață. Alte matrițe speciale pot folosi personalizate purtător.

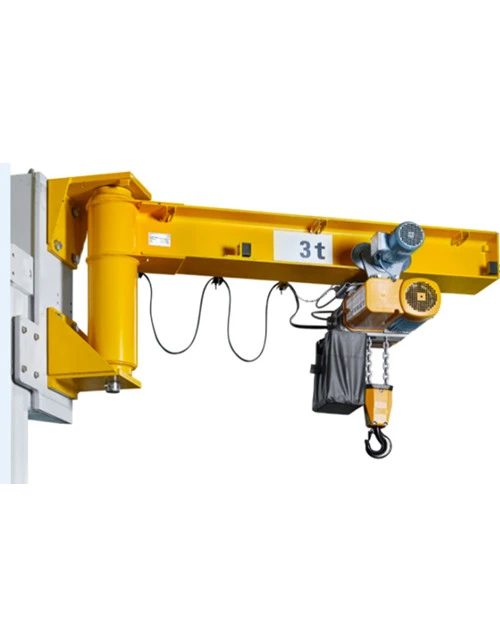

● Dispozitiv de schimbare a matriței: instalat pe cadrul principal al mașinii, utilizat pentru ridicarea matriței la schimbarea matriței, echipat cu palan electric cu lanț (macara) și dispozitiv de mers electric

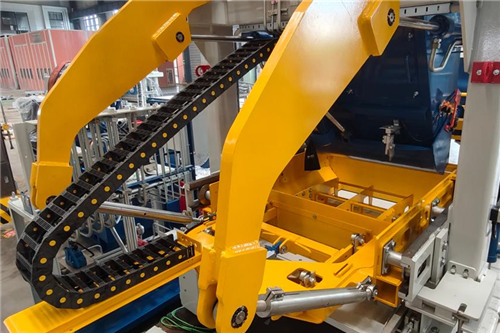

3. Sistemul de alimentare

● Cutia de alimentare este acţionată hidraulic şi utilizează un control al supapei proporţionale cu dinamică ridicată sistem. Acest dispozitiv este echipat cu un dispozitiv de amestecare actionat hidraulic, care rapid si umple eficient matrita. Dispozitivul de amestecare este controlat de proporțional cu dinamică ridicată supape și un dispozitiv de alimentare. Brațul frontal al cutiei de hrănire este echipat cu un reglabil perie de curățare.
● Alimentare robustă cu braț oscilant, cu role de diametru mare pe ambele părți ale dispozitivului de alimentare pentru asigura o mișcare orizontală uniformă și stabilă a cutiei de alimentare.
● Șinele de ghidare ale cutiei de alimentare adoptă benzi înlocuibile rezistente la uzură, făcând mai mult convenabil pentru întreținere

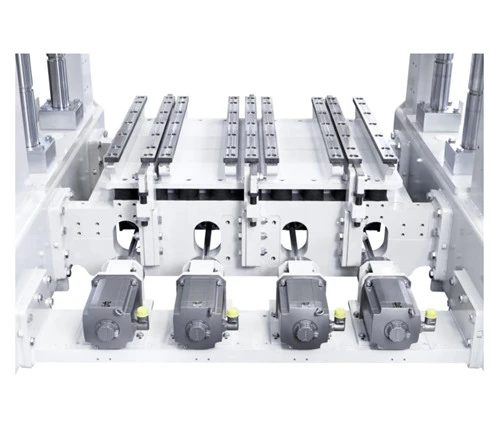

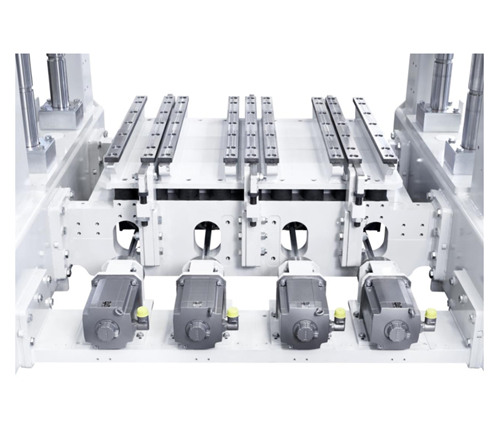

4. Sistem de servo vibrații „Ultra Dynamic”.

Tehnologia de vibrație servo „Super Dynamic” este o vibrație adaptivă de înaltă eficiență sistem conceput special pentru mașina bloc. Servomotoarele răspund cel mai repede rata posibilă, obținerea celor mai înalte performanțe la vibrații, reducând utilizarea cimentului, scurtarea ciclurilor de producție și producerea de produse din beton de înaltă densitate. Vibrația sistemul se poate adapta în mod flexibil la diferitele nevoi de producție pentru produse din beton.

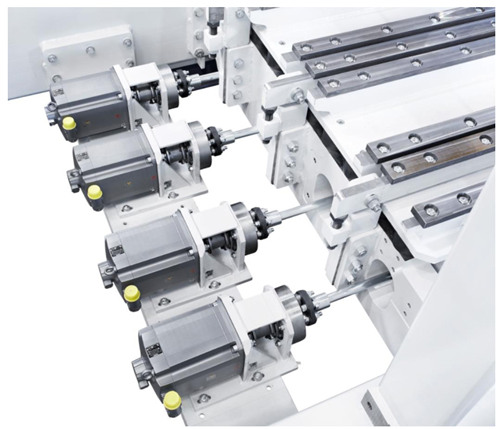

● Opt unități de vibrație, cu echilibru mecanic reglat individual de opt servomotorizări
● Opt arbori de motor cu cuplaje elastice
● Opt servomotoare, fiecare montat pe o traversă externă de izolare a vibrațiilor pe cadrul motorului
● Masa de vibrații nu necesită o baie de ulei (ecologic)

5. Sistem precis de control servo

Prin feedback-ul semnalului, faza și viteza vibrației sunt controlate, Prin feedback-ul semnalului, faza și viteza vibrației sunt controlate, sincron controlul mișcării și standby de mare viteză, inițierea vibrațiilor și eliminarea vibrațiilor pot să fie finalizat într-un timp scurt, ajutând la scurtarea duratei ciclului și la o frânare mai bună efect.' Prin bucla dubla închisă de poziție și viteză, forța de excitare este controlată să acționeze numai în direcția verticală, maximizând forța de excitare efectivă, evitând în același timp deteriorarea mașinii de către forța de excitare orizontală, prelungind durata de viață a mașinii, și posibilitatea de a face setări diferențiate pentru diferite cerințe ale produsului de produs produse de înaltă calitate.

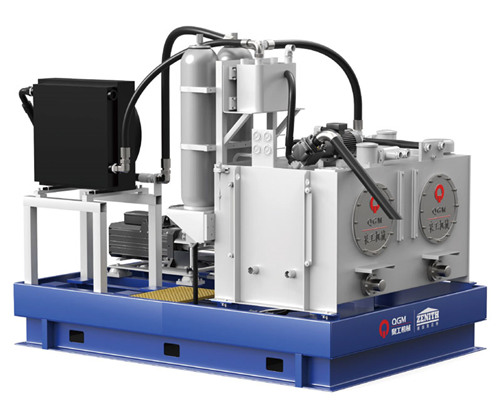

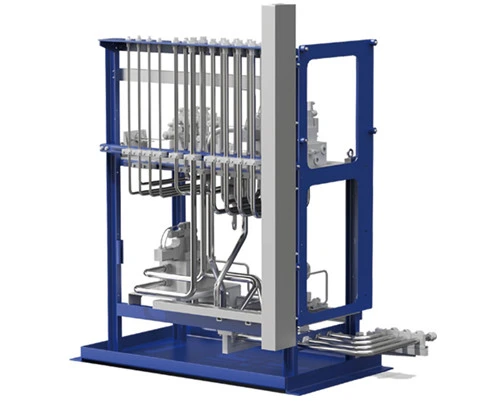

6. Sistem hidraulic

Capul de presiune, cadrul de matriță, mașina de agregat și mașina de țesătură sunt controlate de Capul de manipulare, cadrul de matriță, cutia de alimentare pentru amestecul de bază și amestecul de față sunt controlate prin supape direcționale proporționale cu feedback miez de supapă, oferind timpi de răspuns scurti. Sistemul de control în buclă închisă (rigla de deplasare/encoder -PLC- -proporțional supapă direcțională-cilindru de ulei) asigură un control precis, cu cilindru de ulei rapid și stabil mișcarea. Stația hidraulică folosește o pompă cu piston cu cilindree variabilă, care se oprește pomparea uleiului sub presiune când sistemul hidraulic atinge presiunea setată, descarcând pompa si reducerea consumului de energie. Statia hidraulica este dotata cu un acumulator pentru alimentarea auxiliară cu ulei, permițând mai multe acțiuni simultan, cu presiune stabilă a sistemului hidraulic. Sistemul include și un senzor de presiune, care afișează pe panoul de operare pentru o monitorizare ușoară, precum și un senzor de temperatură, răcitor și încălzitor pentru a controla eficient temperatura uleiului și a menține uleiul hidraulic bun performanta.
