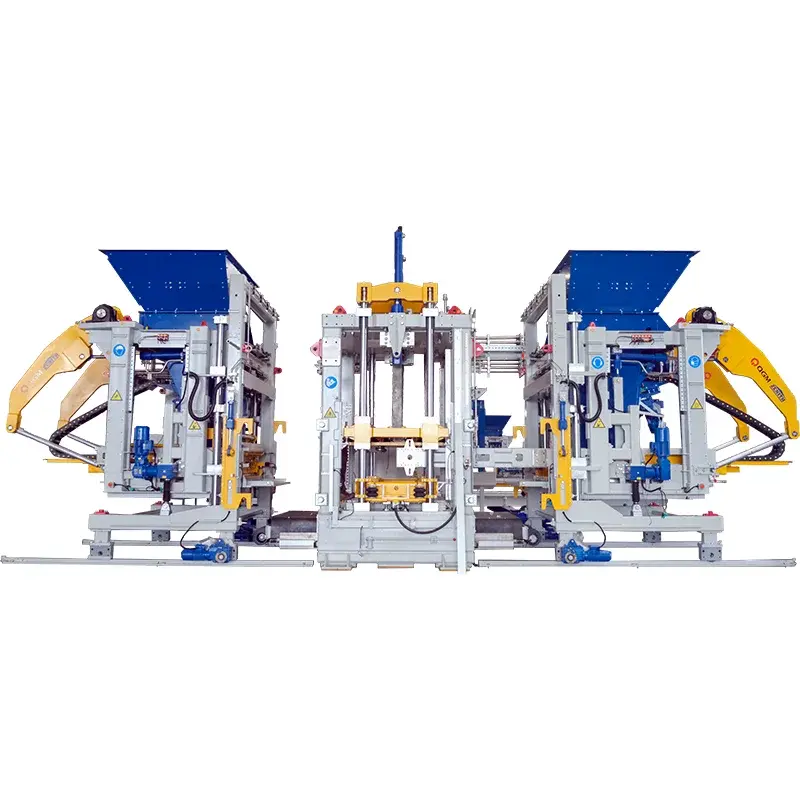

ZN2000-2 Mașină de fabricat blocuri complet automată

1 Servovibrație „Ultra-dinamică” cu patru axe Zenith (opțional)
Sistemul Zenith Ultra-Dynamic este o tehnologie de vibrații modernă, de înaltă calitate, utilizată în mașina de fabricare a blocurilor complet automată. Permite un control precis al amplitudinii în timpi de răspuns extrem de scurti, asigurând în același timp o ajustabilitate flexibilă. Sistemul servo-acționat oferă o dinamică ridicată, îmbunătățind umplerea matriței și timpii ciclului de producție. Atât amplitudinea, cât și frecvența pot fi controlate rapid și precis.

2 Servovibrație cu două axe (opțional)
Fiecare arbore excentric este antrenat de un servomotor independent, asigurând un control precis, un răspuns rapid și o ieșire precisă a forței de vibrație.

3 Sistem automat de schimbare rapidă a matriței
Sistemul automat de schimbare rapidă a matriței de la Zenith se bazează pe funcționarea coordonată a mai multor dispozitive, permițând înlocuirea inteligentă, rapidă și precisă a matriței. Odată ce matrița este transportată lângă mașina principală, aceasta este plasată pe unitatea de schimbare a matriței printr-un sistem de ridicare. Sistemul finalizează automat procesul de schimbare a matriței fără manipulare manuală, poziționare sau blocare.

4 Sistem de alimentare suspendat
Sistemul de alimentare suspendat adoptă un design modular care integrează cutia de alimentare, racleta, peria de manipulare și unitatea de rupere a arcului. Atât cutiile de alimentare pentru amestecul de față, cât și pentru amestecul de bază sunt montate pe cadrul de alimentare, permițând înlocuirea rapidă și performanța optimă de alimentare.

5 Alimentator de bază hidraulic alternativ cu rupere arcului (opțional)
Acționat hidraulic; grebla de rupere a arcului se mișcă înainte și înapoi pentru a sparge eficient arcurile de material.

6 Alimentator de bază cu rupere arc de leagăn acţionat electric (opţional)
Acționat electric; grebla de rupere a arcului se balansează la un unghi stabilit în jurul arborelui pentru a slăbi materialul.

7 Cadru principal modular
Mașina principală ZN1200-2S și unitatea de amestec facial adoptă o structură de cadru modulară cu tehnologie de asamblare de precizie. Încălcând conceptele tradiționale de design, acesta utilizează în mod extensiv conexiuni cu șuruburi de înaltă calitate pentru cadru, masa de vibrații, grinzile motorului și sistemul de alimentare. Acest design asigură o rată de întreținere ultra-scăzută, o adaptare ușoară la diferite condiții de producție și un timp semnificativ mai scurt de înlocuire a pieselor de uzură.

8 Blocare automată hidraulică pentru unitatea de amestec facial
Conexiunea dintre mașina principală și unitatea de amestec facial a ZN1200-2S se realizează printr-un sistem avansat de blocare automată hidraulic. Cilindrii hidraulici antrenează componentele de blocare pentru a fixa strâns unitatea de amestec facial pe mașina principală. Atunci când unitatea de amestec facial trebuie să fie separată, sistemul eliberează blocarea, iar un motor angrenat conduce unitatea de amestec facial să se deplaseze de-a lungul șinelor sale.

9 Apăsați Dispozitiv de blocare a capului
Acest mecanism de blocare mecanic constă din blocuri de închidere de înaltă rezistență, un cap de presare în formă de pană și cilindri hidraulici cu dublă acțiune. În timpul demulării, cilindrii antrenează blocurile de blocare pentru a prinde radial capul presei, formând un blocaj mecanic. Mucegaiul este apoi eliberat sub presiune constantă, eliminând în mod eficient recul elastic și micro-mișcarea - asigurând margini ascuțite de cărămidă, suprafețe netede și o rată de calificare a produsului mult îmbunătățită.

10Reglare electrică a ridicării șuruburilor
Echipat cu un ridicător cu șurub de înaltă precizie pentru reglarea automată a înălțimii - oferind precizie ridicată, operare ușoară și automatizare îmbunătățită.

11Sistem de control complet integrat
Mașina principală ZN1200-2S adoptă PLC-ul din seria Siemens S7-1500 (6ES7 515-2AM01-0AB0) - controlerul de ultimă generație Siemens, cu capacitate mare de memorie, viteză rapidă de procesare și funcționalitate cuprinzătoare. HMI vizualizează toate semnalele sistemului de control pentru o operare ușoară și intuitivă.

12 Extensibilitate extinsă
ZN1200-2S oferă o extindere excelentă hardware și software. Poate fi echipat cu diverse sisteme opționale, cum ar fi dispozitive de spumă, sisteme de amestecare a culorilor, unități de extracție a paleților, sisteme de tragere a miezului și perii de curățare transversale, satisfacând diverse cerințe de producție ale clienților.

13 Quangong Intelligent Equipment Cloud Service Platform
Dezvoltată de Quangong Zenith, „Platforma de servicii în cloud pentru echipamente inteligente” permite monitorizarea online, upgrade-uri de la distanță, predicția și diagnosticarea defecțiunilor, evaluarea stării echipamentelor și rapoartele de funcționare, oferind capabilități complete de servicii inteligente.
